NHÀ MÁY VIÊN NÉN GỖ
BẢO CHÂU – PHÚ YÊN
NĂNG SUẤT 60.000 TẤN/NĂM
Công ty Phương Quân là công ty tiên phong đi đầu trong dây chuyền sản xuất viên nén gỗ. Là nhà cung cấp toàn bộ dây chuyền thiết bị trong ngành sản xuất viên nén gỗ như:
Phần thiết bị máy móc gồm :
+ Hệ máy băm dăm.
+ Hệ máy nghiền thô.
+ Hệ máy nghiền tinh.
+ Máy sấy mùn cưa.
+ Kho chứa liệu và đẩy liệu .
Phụ trợ cho máy ép viên.
+ Hệ thống làm mát viên nén.

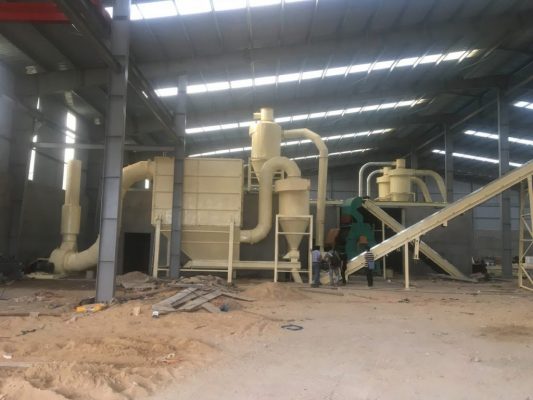

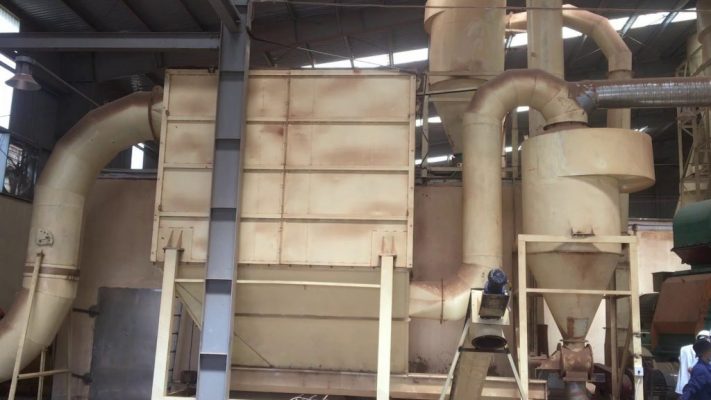

+ Hệ thống hút bụi trung tâm.
Phần thiết bị điện:

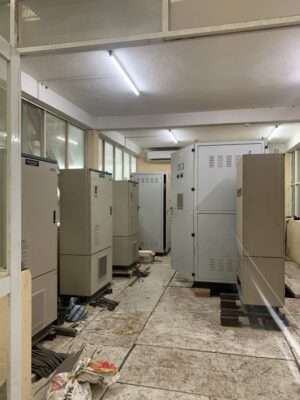

+ Tủ MSB

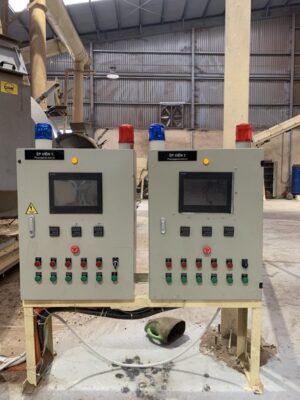

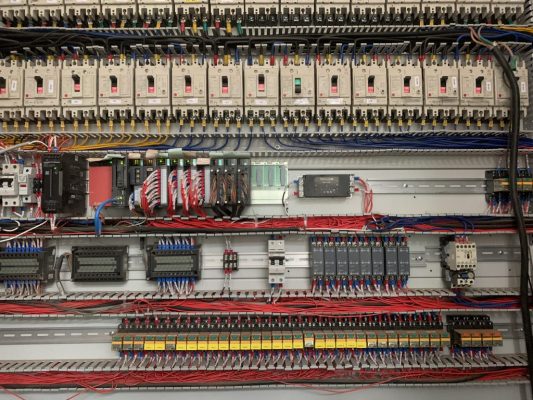

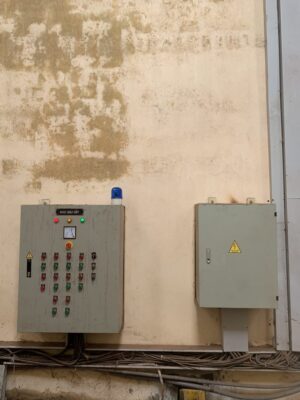

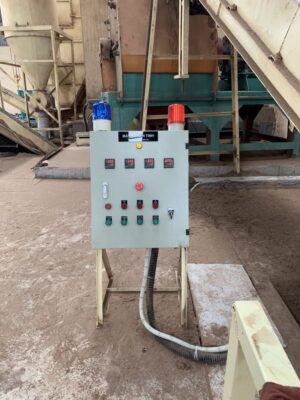

+ Hệ thống tủ điện điều khiển tại máy.
+ Hệ thống điện trung tâm.
+ Hệ thống biến tần điều khiển.
+ Điều khiển thiết bị bằng màn hình HMI.

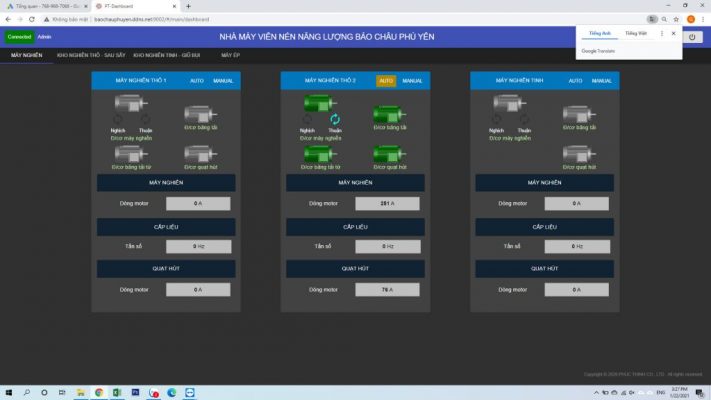

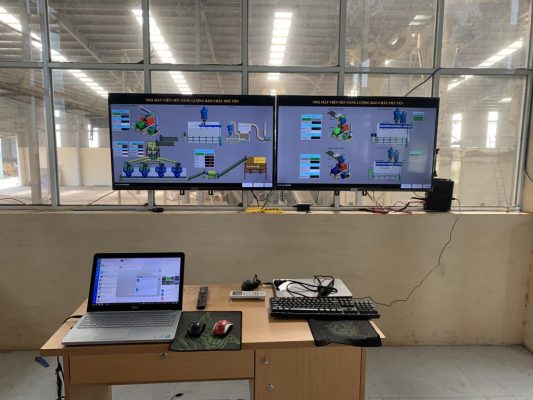

+ Quản lý nhà máy bằng SCADA.

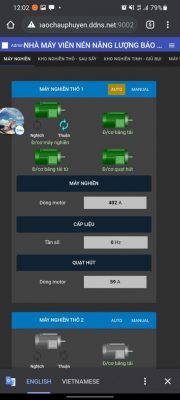

+ Quản lý từ xa nhà máy qua web sever.
+ Giám sát qua điện thoại.
+ Giám sát khối lượng sản xuất viên hàng ngày.
Thiết bị sửa chữa:
+ Máy mài khuôn.

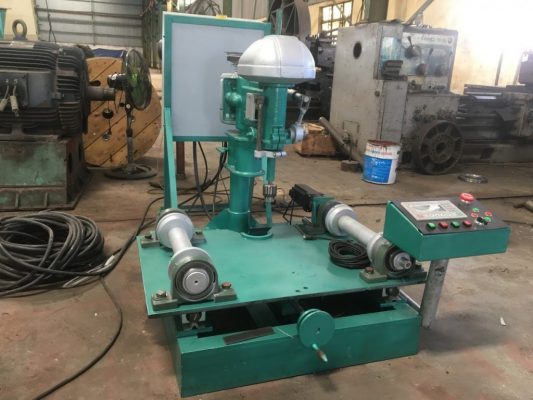

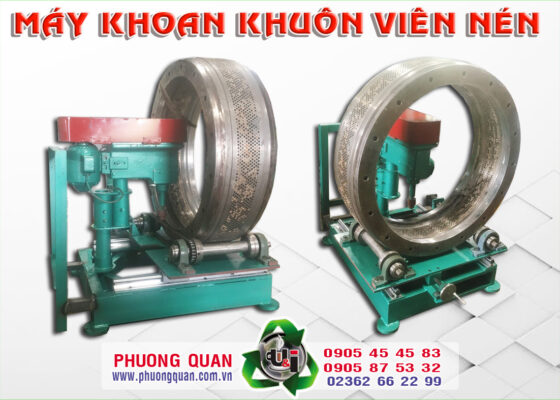

+ Máy khoan khuôn.

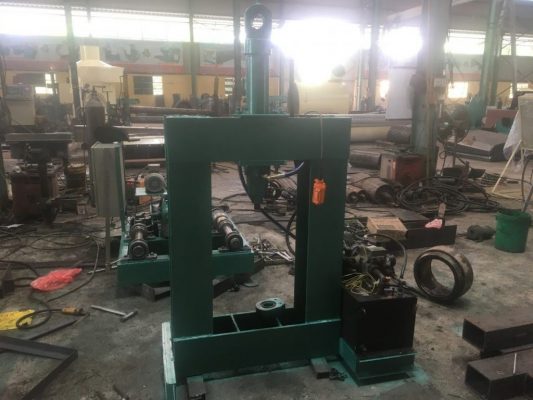

+ Máy kít lô.

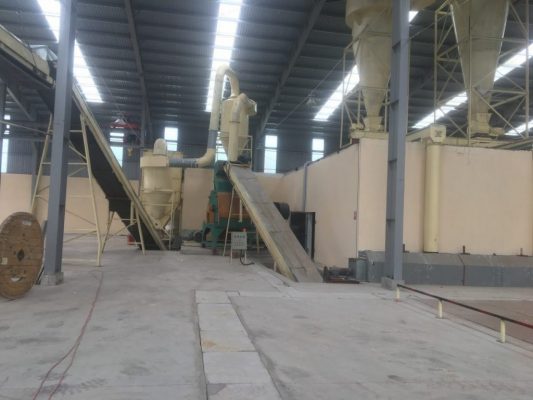

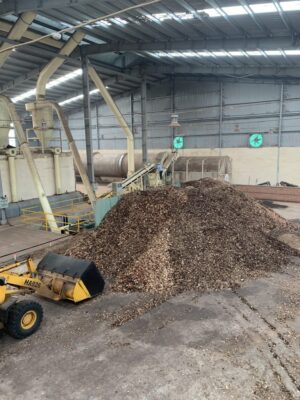

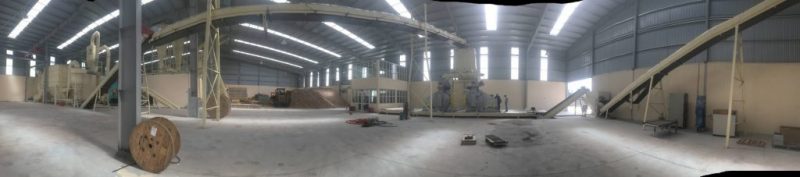

TỔNG QUAN DÂY CHUYỀN SẢN XUÁT VIÊN NÉN NHÀ MÁY BẢO CHÂU

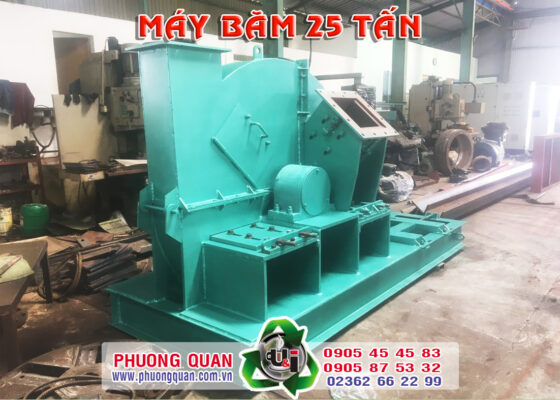

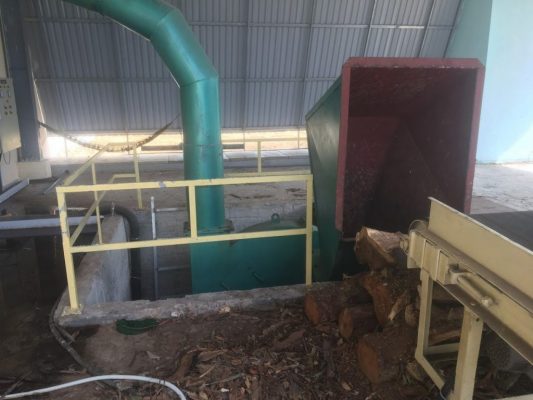

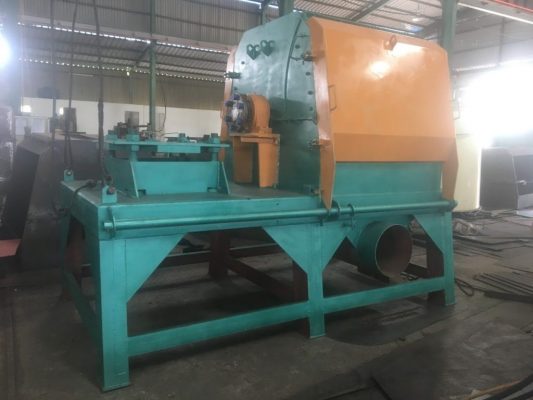

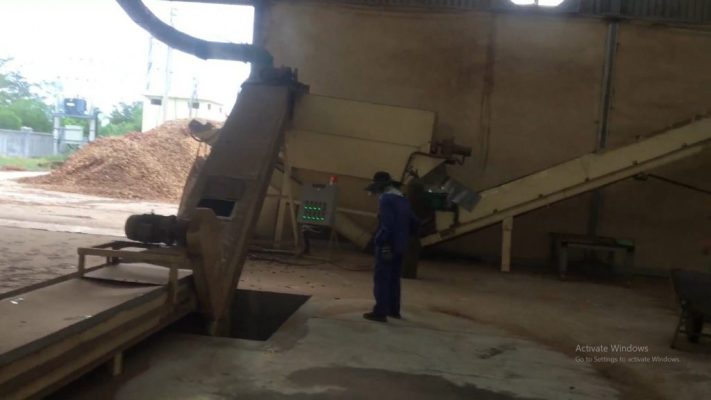

MÁY BĂM GỖ 25 TẤN/H: 1 MÁY
Năng suất băm gỗ : 20 – 25 tấn/h.
Động Cơ : 160kw.
Dao băm: 8 dao( 380 x 154 x 16mm).
Trọng lượng: 7 tấn

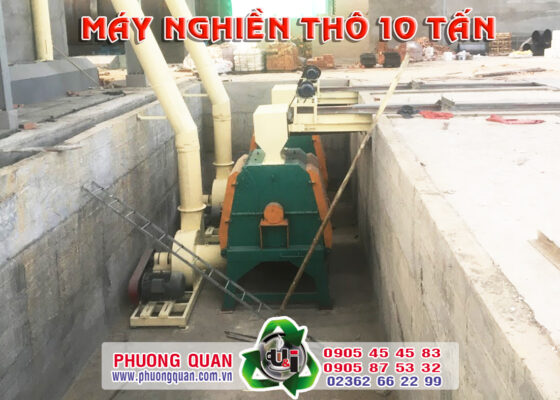

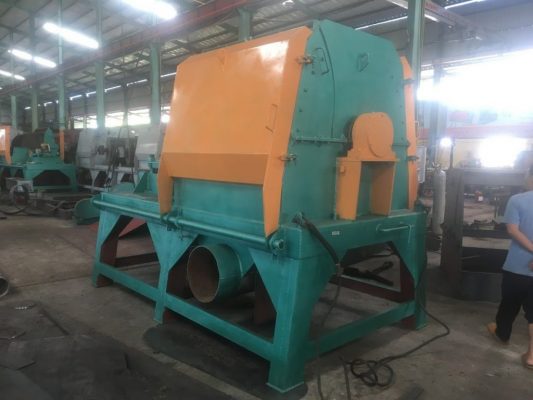

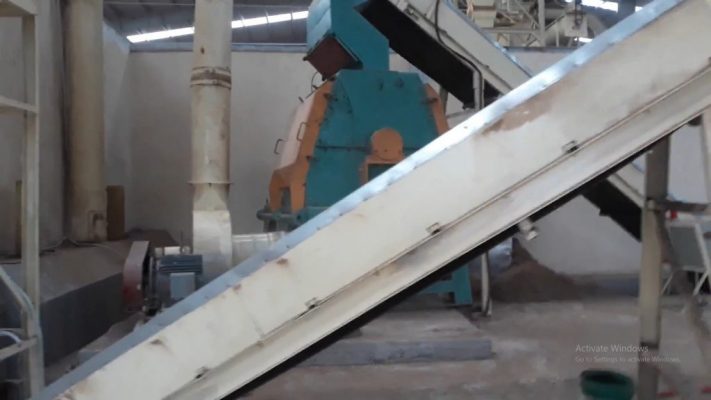

MÁY NGHIỀN THÔ 10 TẤN : 2 MÁY
Năng suất nghiền : 10 tấn/h.
Lưới nghiền : lỗ 16mm.
Búa nghiền : 360 búa x 10mm.
Kích thước buồng nghiền : fi 1.3 x 1.4m.
Thời gian thay búa: 20.000 tấn.
Động Cơ : 220kw .
Tốc độ 1440v/p.
Điều khiển: Biến tần.
Hệ thống điều khiển : Điều khiển đơn động và trung tâm.
Trọng lượng: 8 tấn.

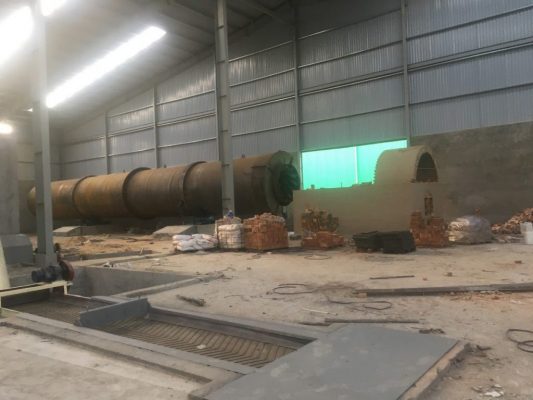

MÁY SẤY MÙN CƯA 7 TẤN: 1 MÁY
Năng suất : 7 tấn/h
Độ ẩm đầu vào ; 45 – 50%
Độ ẩm đầu ra: 15 – 20%
Nhiệt độ lò đốt : 650 độ C
Kích thước trống sấy: fi 2.8 x 22m
Loại trống sấy : 2 tầng
Điều Khiển: Biến tần

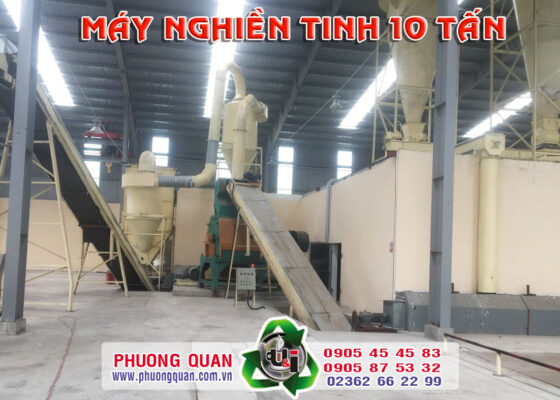

MÁY NGHIỀN TINH 10 TẤN/H : 1 MÁY
Năng suất nghiền : 10 tấn/h.
Lưới nghiền : lỗ 6mm.
Búa nghiền : 600 búa x 10mm.
Kích thước buồng nghiền : fi 1.3 x 1.4m.
Thời gian thay búa: 20.000 tấn.
Motor : 350 kw . tốc độ 1440v/p.
Điều khiển: Biến tần.
Trọng lượng: 8 tấn

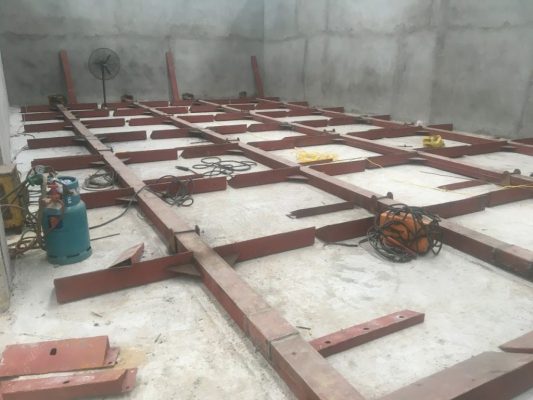

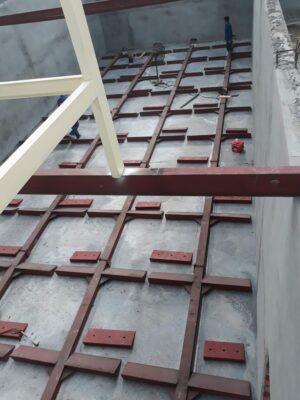

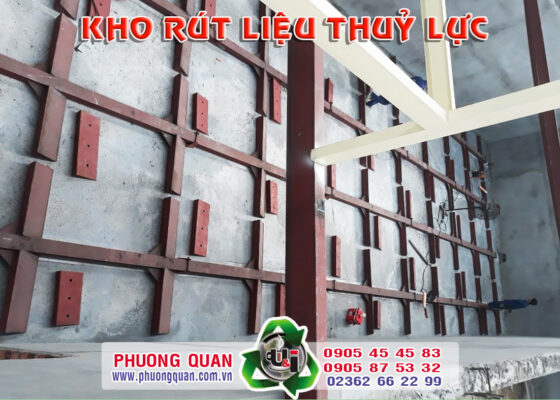

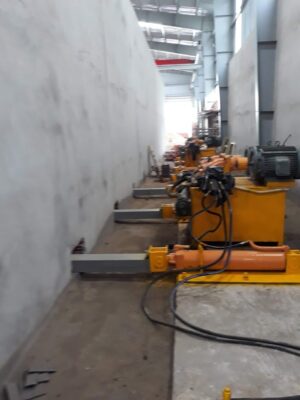

KHO CHỨA LIỆU VÀ HỆ THỐNG ĐẨY LIỆU THỦY LỰC:
Kho chứa nghiền thô : 9 x 18 x 4m thể tích chứa 500m3
Hệ đẩy thủy lực : 4 ben thủy lực
Motor bơm thủy lực : 22kw. Tôc độ 960v/p
Bơm : Pitton.
Kho chứa nghiền sau sấy : 9 x 18 x 4m thể tích chứa 500m3.
Hệ đẩy thủy lực : 4 ben thủy lực.
Motor bơm thủy lực : 22kw. Tôc độ 960v/p.
Bơm : Pitton.
Kho chứa nghiền tinh: 5 x 8 x 4m thể tích chứa 150m3
Hệ đẩy thủy lực : 2 ben thủy lực
Motor bơm thủy lực: 22kw. Tốc độ 960v/p
Bơm: Pitton

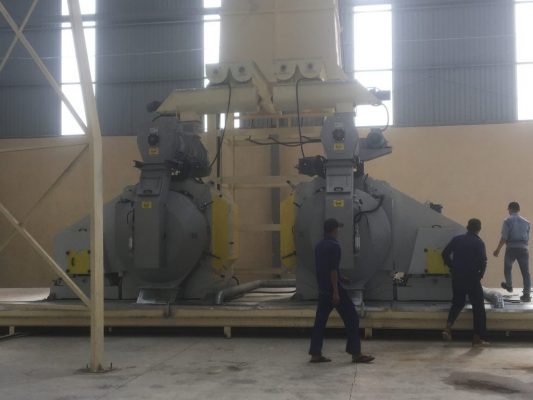

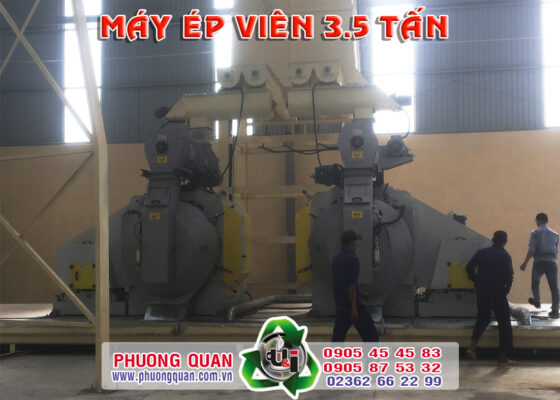

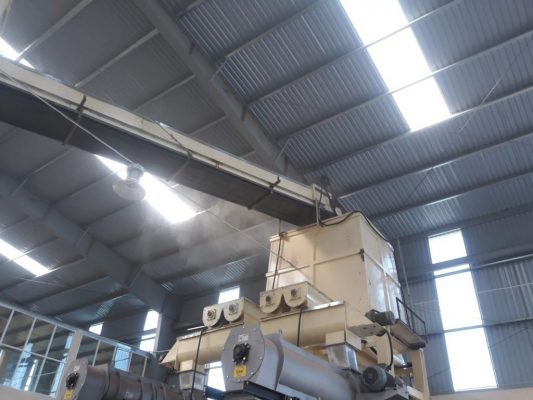

MÁY ÉP VIÊN NÉN : 2 MÁY
Máy ép viên Grap: năng suất 3.5 tấn/h
Động cơ ép: 350kw
đường kính khuôn: 850mm

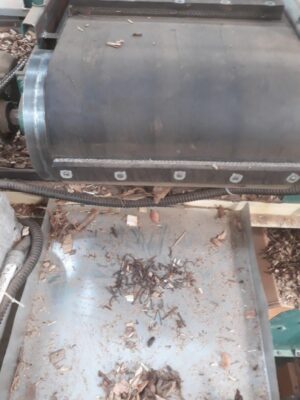

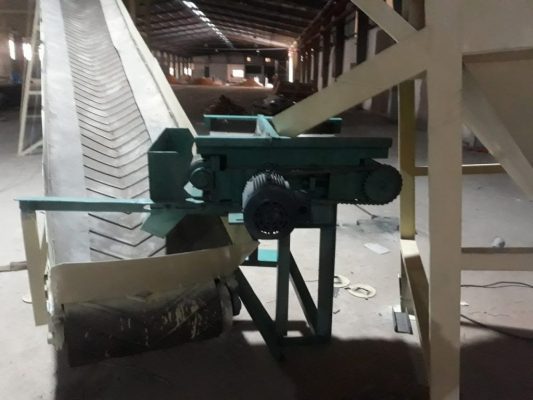

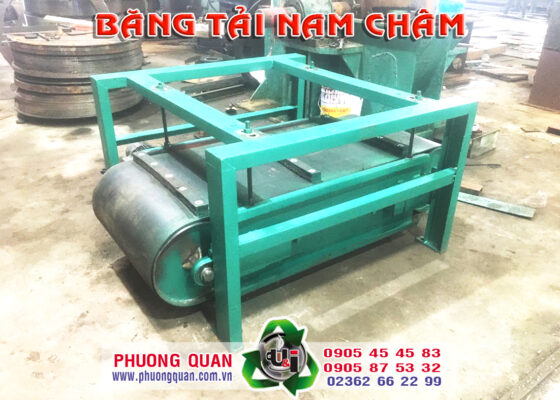

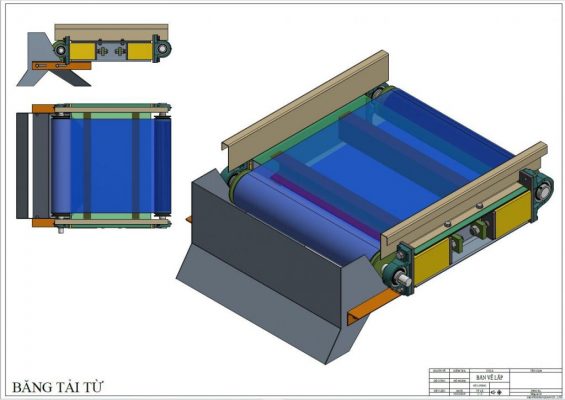

HỆ THỐNG NAM CHÂM HÚT SẮT:

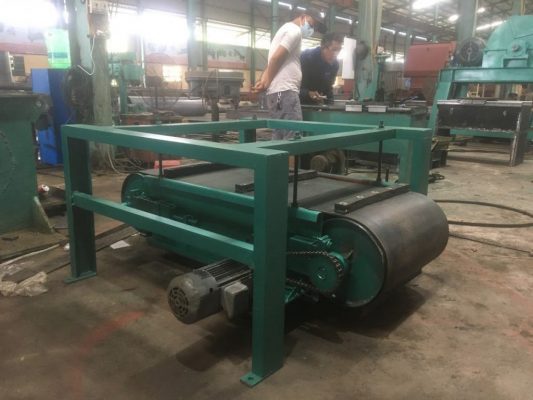

Nam hút sắt máy nghiền thô:
Lực hút 2000 gaus.
Khoảng cách hút: 20cm.
Diện tích hút: 80 x 60 cm.
Chuyên hút các tấm sắt lớn lẫn trong dăm nghiền.

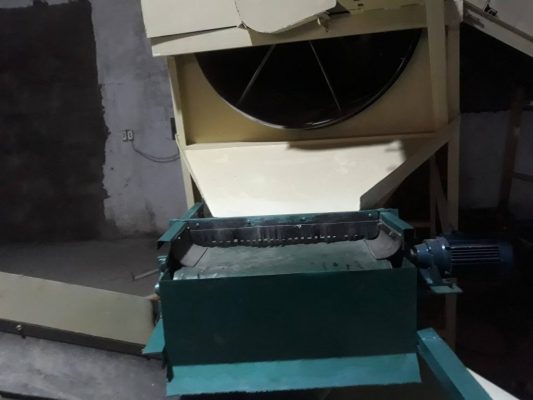

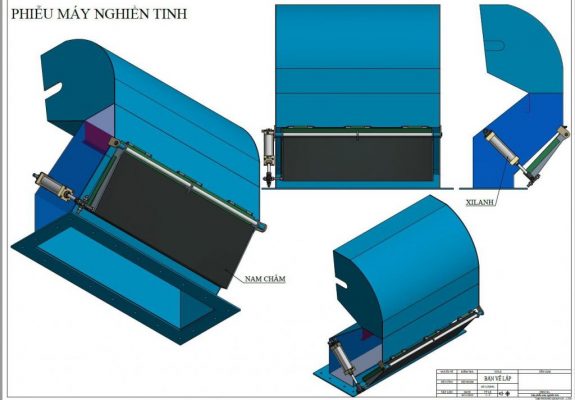

BẪY NAM CHÂM NGHIỀN TINH:
Lực hút: 5000 gaus.
Khoảng cách hút: 20cm.
Diện tích hút : 400 x 1200mm.
Chuyên hút mạt sắt lẫn trong dăm nghiền sau sấy.
NAM CHÂM LỌC SẮT TRONG VIÊN NÉN:
Lực hút : 12.000 gaus.
Khoảng cách hút 2cm.
loại bỏ mạt sắt trong viên nén: 95%.

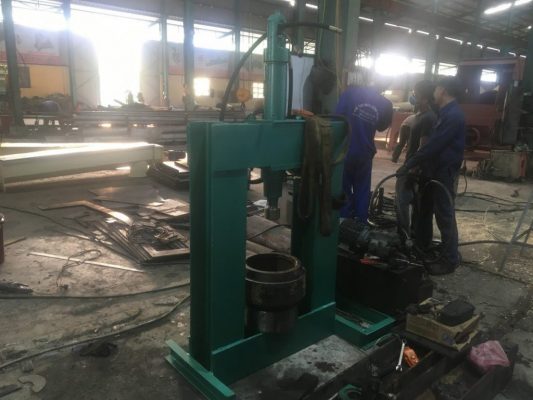

THIẾT BỊ SỬA CHỮA:

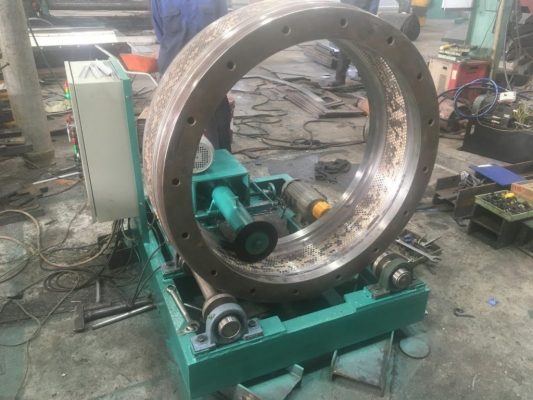

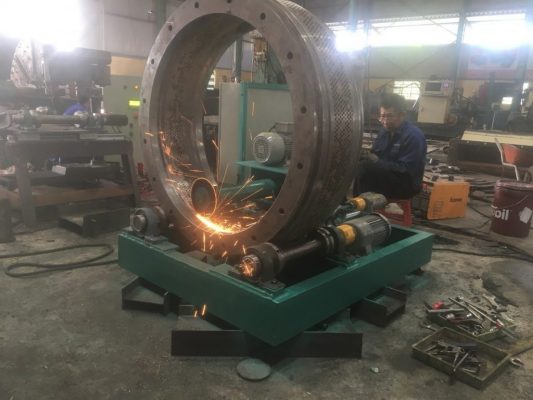

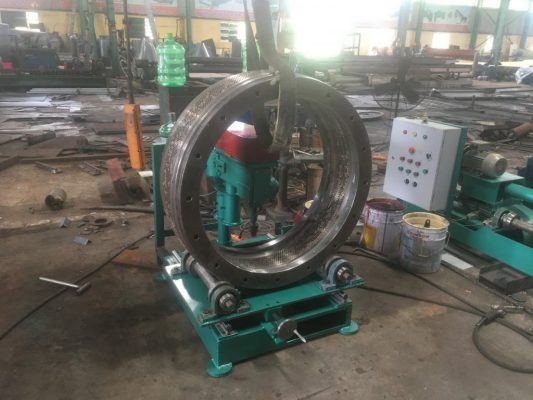

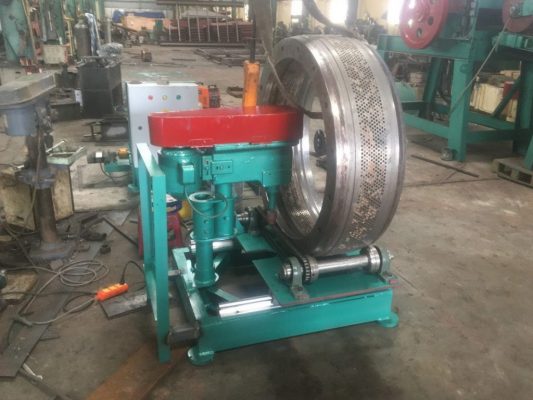

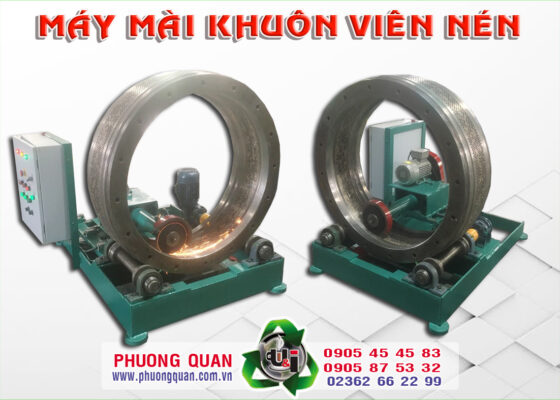

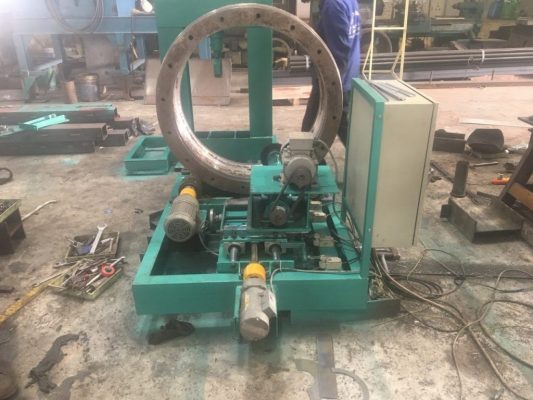

MÁY MÀI KHUÔN VIÊN NÉN:
