NHÀ MÁY VIÊN NÉN GỖ
DKC – NGHỆ AN
NĂNG SUẤT 100.000 TẤN/NĂM
Công ty Phương Quân là công ty tiên phong đi đầu trong dây chuyền sản xuất viên nén gỗ. Là nhà cung cấp toàn bộ dây chuyền thiết bị trong ngành sản xuất viên nén gỗ như:
Phần thiết bị máy móc gồm :
+ Hệ máy băm dăm.
+ Hệ máy nghiền thô.
+ Hệ máy nghiền tinh.
+ Máy sấy mùn cưa.
+ Kho chứa liệu và đẩy liệu .
Phụ trợ cho máy ép viên.
+ Hệ thống làm mát viên nén.
+ Hệ thống hút bụi trung tâm.
Phần thiết bị điện:
+ Tủ MSB
+ Hệ thống tủ điện điều khiển tại máy.
+ Hệ thống điện trung tâm.
+ Hệ thống biến tần điều khiển.
+ Điều khiển thiết bị bằng màn hình HMI.
+ Quản lý nhà máy bằng SCADA.
+ Quản lý từ xa nhà máy qua web sever.
+ Giám sát qua điện thoại.
+ Giám sát khối lượng sản xuất viên hàng ngày.
Thiết bị sửa chữa:
+ Máy mài khuôn.
+ Máy khoan khuôn.
+ Máy kít lô.
TỔNG QUAN DÂY CHUYỀN SẢN XUÁT VIÊN NÉN NHÀ MÁY DKC
MÁY BĂM GỖ 25 TẤN/H: 2 MÁY
Năng suất băm gỗ : 20 – 25 tấn/h.
Động Cơ : 160kw.
Dao băm: 8 dao( 380 x 154 x 16mm).
Trọng lượng: 7 tấn

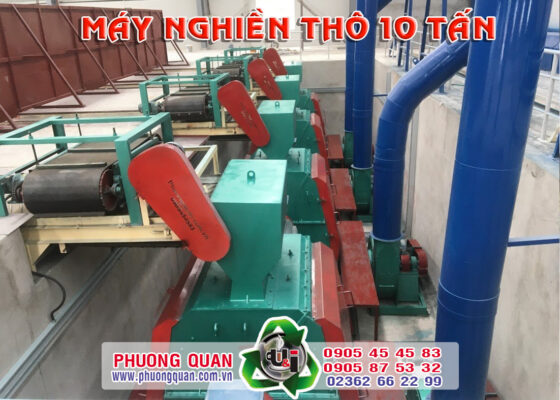

MÁY NGHIỀN THÔ 10 TẤN : 4 MÁY
Năng suất nghiền : 10 tấn/h.
Lưới nghiền : lỗ 16mm.
Búa nghiền : 360 búa x 10mm.
Kích thước buồng nghiền : fi 1.3 x 1.4m.
Thời gian thay búa: 20.000 tấn.
Động Cơ : 220kw .
Tốc độ 1440v/p.
Điều khiển: Biến tần.
Hệ thống điều khiển : Điều khiển đơn động và trung tâm.
Trọng lượng: 8 tấn.
MÁY SẤY MÙN CƯA 14 TẤN: 1 MÁY
Năng suất : 14 tấn/h.
Độ ẩm đầu vào ; 45 – 50%.
Độ ẩm đầu ra: 15 – 20%
Nhiệt độ lò đốt : 650 độ C
Kích thước trống sấy: fi 4 x 16m.
Kích thước cyclone fi 3.5 x 14m
Động cơ quay bồn 22kw.
Động cơ quạt hút : 315kw.
Loại trống sấy : 1 tầng.
Điều Khiển: Biến tần.
Gia Nhiệt : Phương pháp đốt lò tự động, đốt tầng sôi.
MÁY NGHIỀN TINH 10 TẤN/H : 2 MÁY
Năng suất nghiền : 10 tấn/h.
Lưới nghiền : lỗ 6mm.
Búa nghiền : 600 búa x 10mm.
Kích thước buồng nghiền : fi 1.3 x 1.4m.
Thời gian thay búa: 20.000 tấn.
Motor : 350 kw . tốc độ 1440v/p.
Điều khiển: Biến tần.
Trọng lượng: 8 tấn

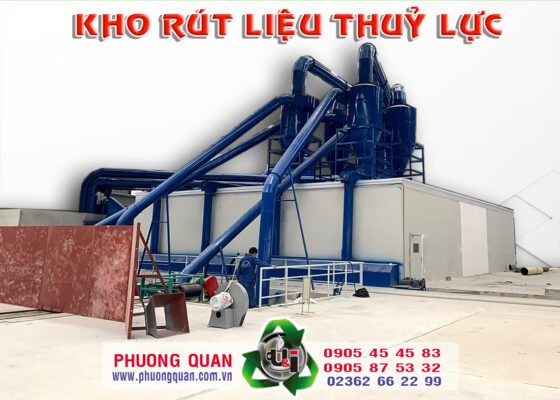

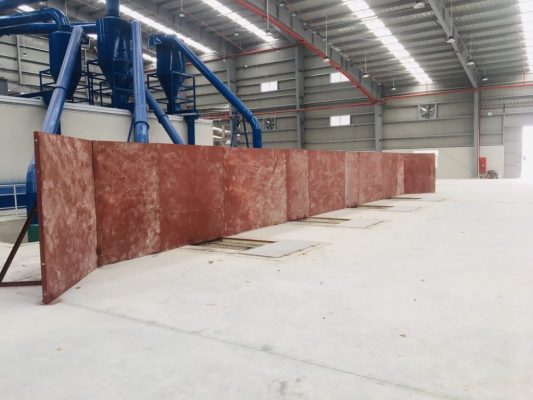

KHO CHỨA LIỆU VÀ HỆ THỐNG ĐẨY LIỆU THỦY LỰC:
Kho chứa nghiền thô : 9 x 18 x 4m thể tích chứa 500m3
Hệ đẩy thủy lực : 4 ben thủy lực
Motor bơm thủy lực : 30Kw. Tôc độ 960v/p
Bơm : Pitton.
Kho chứa nghiền sau sấy : 9 x 18 x 4m thể tích chứa 500m3.
Hệ đẩy thủy lực : 4 ben thủy lực.
Motor bơm thủy lực : 30Kw. Tôc độ 960v/p.
Bơm : Pitton.
Kho chứa nghiền tinh: 5 x 8 x 4m thể tích chứa 150m3
Hệ đẩy thủy lực : 2 ben thủy lực
Motor bơm thủy lực: 30Kw. Tốc độ 960v/p
Bơm: Pitton

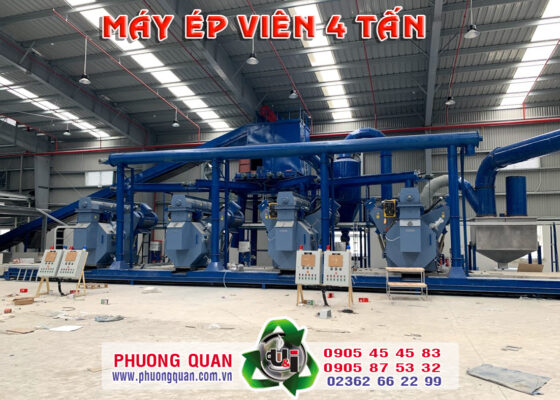

MÁY ÉP VIÊN NÉN : 4 MÁY
Máy ép viên Much: năng suất 3.5 tấn/h
Động cơ ép: 160Kw x 2 động cơ
Đường kính khuôn: 850mm
HỆ THỐNG NAM CHÂM HÚT SẮT:
Nam hút sắt máy nghiền thô:
Lực hút 2000 gaus.
Khoảng cách hút: 20cm.
Diện tích hút: 80 x 60 cm.
Chuyên hút các tấm sắt lớn lẫn trong dăm nghiền.
BẪY NAM CHÂM NGHIỀN TINH:
Lực hút: 5000 gaus.
Khoảng cách hút: 20cm.
Diện tích hút : 400 x 1200mm.
Chuyên hút mạt sắt lẫn trong dăm nghiền sau sấy.
NAM CHÂM LỌC SẮT TRONG VIÊN NÉN:
Lực hút : 12.000 gaus.
Khoảng cách hút 2cm.
loại bỏ mạt sắt trong viên nén: 95%.
THIẾT BỊ SỬA CHỮA:
MÁY MÀI KHUÔN VIÊN NÉN:
